Dvostruki offset visoke performanseleptir ventili
Napredni dizajn diskova i sjedišta ventila omogućavaju nekim leptir ventilima visokih{0}}performansi da održe vrhunsko zaptivanje tokom značajno produženog vijeka trajanja.
Leptir ventili-visokih performansi uobičajeni su u širokom spektru hemijskih i petrohemijskih procesa. Mogu biti ručni ili i značajno smanjeni otisak čine ih odličnim rješenjem za aplikacije izolacije opreme.
Iako postoji mnogo vrsta leptir ventila dostupnih, postoje značajne razlike u njihovom unutrašnjem dizajnu, što direktno utiče na njihov učinak brtvljenja i dugoročnu{0}}pouzdanost. Ovaj članak se fokusira na ključne karakteristike dizajna kako bi pomogao korisnicima da procijene najbolju alternativu za njihove kritične aplikacije on/off ventila.
Primjene pogodne za leptir ventile
Dok se leptir ventil visokih{0}}učinaka može koristiti u raznim situacijama, oni su najprikladniji za izolaciju opreme i aplikacije za uključivanje/isključivanje koje zahtijevaju zatvaranje-nepropusno, bez-zatvaranja bez curenja.
Ovi ventili su generalno jeftiniji od utičnih ili kugličnih ventila, posebno kada su veličine vodova sve veće. Oni također zauzimaju daleko manje prostora kada su instalirani, što im omogućava da se uklope u uske konfiguracije cijevi, gdje prostor može biti ograničen. Dok se leptir ventili mogu koristiti za kontrolu protoka, njihov raspon kontrole je donekle uzak, tako da se zahtjevi primjene moraju pažljivo procijeniti prije upotrebe ovih ventila u službi prigušivanja.
Postoji mnoštvo leptir ventila visokih{0}}izvedbi i dizajna zaptivki, ali ukupne performanse i dugoročna{1}}pouzdanost značajno variraju među modelima. Prilikom odabira ventila, važno je razumjeti razlike kako biste odabrali pravi ventil za određenu primjenu i budžet.
Alternative dizajna zaptivanja ventila i pakovanja
Kada procjenjuju leptir ventil visokih{0}}performansi, korisnici bi trebali početi s dizajnom diska i sjedišta. Neki leptir ventili uglavljuju disk u mekano sjedište i oslanjaju se na procesni pritisak kako bi osigurali pouzdano zatvaranje. Takvi dizajni ventila rade samo sa pritiskom na određenoj strani ventila i loše će raditi u dvosmjernim aplikacijama. Drugi ventili koriste dizajn sjedišta koji se kontinuirano haba dok se ventil kreće, stvarajući curenje nakon kratkog vremena u radu i na kraju uzrokujući prijevremeni kvar sjedišta.
Bolji dizajn ventila koristi dizajn dvostrukog pomaka koji omogućava da se disk čvrsto zaglavi u sjedištu na kraju vožnje, ali se brzo podiže sa sjedišta nakon samo nekoliko stupnjeva hoda kako bi se ograničilo habanje (vidi sliku 1). Ovakvi dizajni nude nulto-propuštanje, mjehuriće{3}}zaptivenost zbog dvostrukog pomaka zupčastog pomaka, i mogu održati taj nivo performansi tokom produženog vijeka trajanja jer je sjedište uključeno samo u konačnom stepenu kretanja. Dvostruki bregasti dizajn takođe radi nezavisno od pritiska sistema, tako da ventil obezbeđuje nulto curenje bez obzira na pritisak u sistemu.

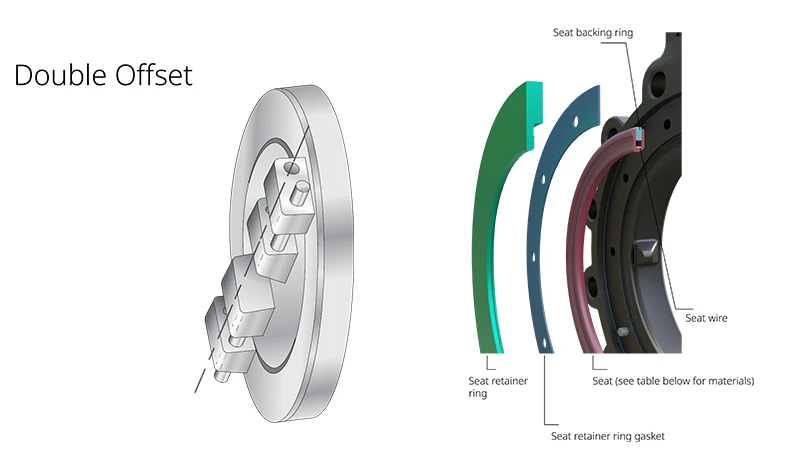

Slika 1: Dugovječni ventili visokih-performansi, poput Emersonovog Keystone™ K-LOK® serije 38, koriste dizajn dvostrukog pomaka uparen sa teškim-sjedištem od polimera, podupiračima i unutrašnjim omotačima žice kako bi se omogućilo da se zaptivka podesi kako disk ulazi u njega.
Dizajn kućišta ventila
Iako su dizajn sjedišta ventila i pakiranja kritični, važan je i dizajn koji ima na umu instalaciju i održavanje. Ventil bi trebao imati standardne dimenzije ventila-do -face ventila, imati produženo vreteno kako bi se omogućilo podešavanje brtve čak i kada je ventil izolovan i obezbijedio integralnu, standardnu bazu za montažu aktuatora koja prihvata većinu aktuatora bez potrebe za spajanjem ili dodatnim nosačima (vidi sliku 2). Još jedna ključna karakteristika je dizajn vretena/disk koji maksimizira kapacitet protoka. Mnogi leptir ventili-visokih performansi imaju debelu osovinu koja prolazi kroz put protoka, ometajući protok i povećavajući pad pritiska. Bolji dizajn smanjuje profil kombinacije disk/osovina, omogućavajući ventilu jednake veličine da prođe veći protok uz manji pad pritiska.
Slika 2: Telo leptir ventila visokih{1}}performansi treba da ima standardne dimenzije{2}}izvlačenja, omogućava direktnu montažu aktuatora i maksimizira kapacitet ventila kada je potpuno otvoren.
Pogodno za održavanje
Iako će leptir ventil vrhunskog{0}}sloja trajati godinama, u nekom trenutku habanje sjedišta i brtve je neizbježno, pa je važno da ventil bude dizajniran tako da lako zamijeni i popravi ove komponente. Stoga bi ventil trebao biti posebno konstruiran da omogući zamjenu i sjedišta i materijala za pakovanje bez rastavljanja vretena ventila i diska (vidi sliku 3). Iako bi popravke trebale biti rijetke, a troškovi održavanja niski, troškovi životnog ciklusa će se dodatno smanjiti ako se pakovanje i sjedišta mogu lako i brzo zamijeniti.
Slika 3: Ventili visokih performansi bi trebali biti dizajnirani s održavanjem na umu kako bi se omogućile tipične popravke, kao što je zamjena sjedišta ili pakovanja, bez demontaže diska ventila ili vretena.
Ključevi za ponijeti
Mali faktor oblika, niska cijena i superiorna sposobnost brtvljenja leptir ventila visokih{0}}performansi čine ih odličnim rješenjem za izolaciju opreme i aplikacije za uključivanje/isključivanje. Međutim, mudar korisnik će pažljivo procijeniti detalje dizajna ventila visokih{2}}učinaka.
Karakteristike kao što su dvostruko offset brtvljenje, napredni dizajn sjedišta diska i pakovanje s niskim emisijama mogu značajno produžiti vijek ventila. Napredne tehnike zaptivanja funkcionišu nezavisno od pritiska procesa i održavaju nulto curenje u dvosmernim, pa čak i{1}}slepim aplikacijama u cevima. Kada je eventualno potrebno održavanje, ventili najvišeg nivoa su dizajnirani da olakšaju lake i brze popravke uz minimalno rastavljanje. Ako projekat zahtijeva pouzdanu izolaciju bez curenja, razmislite o prednostima dobro-dizajniranih leptir ventila visokih{5}}performansi. Početne uštede mogu biti značajne u poređenju sa ekvivalentima utikača ili kugličnog ventila, a produženi vijek trajanja i lakoća održavanja obezbjeđuju i dugoročne-uštede troškova životnog ciklusa.
