Za detalje pogledajte dolje:

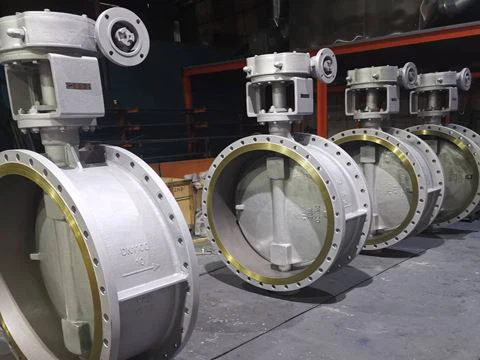

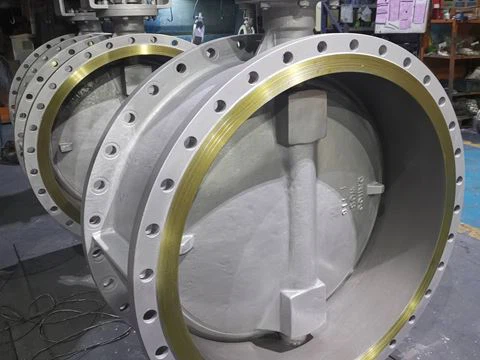

Trostruki ekscentrični leptir ventil. Veličina DN1100, stopa pritiska PN10, tip dvostruke prirubnice, dimenzije prirubnice prema EN1092-1. Leptir ventil se koristi za visoke temperature sa dizajnom radijatora. Materijal tijela lijevani čelik A216 WCB, materijal diska lijevani čelik A216 WCB, stablo je od nehrđajućeg čelika 410, brtveni prsten diska SS304+graphite.
Tehnički standardi kao u nastavku:
EN593 za dizajn i izradu, dimenzija licem u lice prema EN 558, bušenje krajnjih prirubnica prema EN1092-1, ispitivanje i pregled prema EN 12266-1.
Ventil je nanio farbanje za visoke temperature prema zahtjevu: osnovni premaz i završni premaz, boja premaza vanjske površine tijela srebrnom. Debljina suvog sloja premaza prema MFR-ovom STD.
Ventil je izveden hidro testiranje u skladu sa međunarodnim standardom, nije zabilježeno curenje vida tokom ispitivanja.
Detaljni pritisak i trajanje ispitivanja kao u nastavku:
1.5Mpa vode za ispitivanje ljuske, trajanje 120s.
1.1Mpa vode za ispitivanje sedišta pod visokim pritiskom, trajanje 120s.
0.6Mpa zrakom za ispitivanje sjedala pod niskim pritiskom, trajanje 120s.
Ventil se pod pritiskom može glatko otvarati i zatvarati, funkcija ventila je izvrsna.
