Ventil pogodan za srednju temperaturu -40 ℃ ～ -196 ℃ naziva se kriogeni ventil. Kriogeni ventili uključuju kriogene kuglaste ventile, kriogene zaporne ventile, kriogene zaporne ventile, kriogene sigurnosne ventile, kriogene povratne ventile, kriogene leptiraste ventile, kriogene iglične ventile, kriogene gasne ventile, ventile za smanjenje kriogenog pritiska itd., Koji se uglavnom koriste za etilen, ukapljeni prirodni plinske instalacije i spremnici za LPG LNG prirodni plin, baze za prijem i satelitske stanice, oprema za separaciju zraka, oprema za odvajanje petrokemijskih otpadnih plinova, tekući kisik, tekući dušik, tekući argon, kriogeni spremnici ugljičnog dioksida i kamioni cisterne, stvaranje adsorpcije kisika pod pritiskom uređaja. Izlazni tekući kriogeni medij, poput etilena, tekućeg kisika, tekućeg vodika, ukapljenog prirodnog plina, ukapljenih naftnih derivata itd., Nije samo zapaljiv i eksplozivan, već i isparava pri porastu temperature, a volumen se povećava stotinama puta kada isparava. Primjena kriogenih ventila kontrolira temperaturu i sprječava skrivene opasnosti poput eksplozije i curenja.

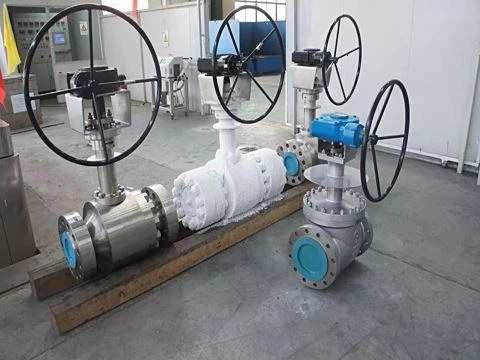

Tipična struktura kriogenih ventila: obično korišteni kriogeni ventili uključuju kriogene zasune, kriogene globusne ventile, kriogene povratne ventile, kriogene kuglaste ventile, kriogene leptiraste ventile itd. Srednja šupljina kriogenog zapornog ventila i kriogeni kuglasti ventil imaju [ GG] otvor za rasterećenje pritiska" između vrata i lopte. Svi kriogeni ventili su jednosmjerno zatvoreni i lijevani su na tijelo ventila ili označeni smjerom protoka medija.
1. Minimalna debljina stjenke:&minimalna debljina &; kućišta ventilatora i poklopca kriogenog ventila ne prihvata debljinu stijenke u standardu ASMEB16.34.&minimalna debljina stjenke&zapornog ventila ne smije biti manji od API600,&minimalna debljina stjenke &; globus ventila ne smije biti manji od BS1873, a&minimalna debljina stjenke" povratnog ventila ne smije biti manji od&minimalna debljina stjenke&specificirano standardima kao što je BS1868; promjer stabljike ventila mora zadovoljiti zahtjeve standarda API 600 ili BS 1873.
2. Sjedalo ventila: Brtveni par kriogenih ventila može biti dizajniran kao metalno-PTFE meko brtvilo ili metalno-metalno tvrdo brtvilo prema radnoj temperaturi i nazivnom tlaku medija, ali PTFE je prikladan samo za radnu temperaturu medija većeg od -73 ℃" Kada je temperatura preniska, PTFE će postati krhki. Istovremeno, PTFE nije prikladan za razine tlaka veće ili jednake CL1500, jer kada tlak pređe CL1500, PTFE će proizvesti&"hladni protok &"; i utiču na brtvljenje ventila. Kriogeni zaporni ventil, zatvarač, sjedište ventila Sjedalo povratnog ventila i zapornog ventila usvaja Co-Cr-W cementirani karbid direktno na tijelu ventila. Sedište ventila i telo ventila su integrisani da spreče curenje usled niskotemperaturne deformacije sedišta ventila i osiguraju sedište ventila i telo ventila Pouzdanost zaptivke između.
3. Antistatičko: Kada se koristi u zapaljivim i eksplozivnim medijima na niskim temperaturama, ako su brtva ventila ili brtva i brtva izrađeni od izolacijskih materijala poput PTFE-a, statički elektricitet će nastati kada se ventil otvori i zatvori. Medij na niskim temperaturama je vrlo zastrašujući, pa bi ventil trebao biti dizajniran sa antistatičkim uređajem.
Izbor materijala za kriogeni ventil:
1. Tijelo ventila i poklopac motora prihvaćaju: LCB (-46 ℃), LC3 (-101 ℃), CF8 (304) (-196 ℃).
2. Klin: cementni karbid na bazi kobalta na površini od nerđajućeg čelika.
3. Sjedalo: cementirani karbid na bazi kobalta na površini od nehrđajućeg čelika.
4. Stabljika: 0Cr18Ni9.
Standardi kriogenih ventila i struktura proizvoda:
1. Dizajn: API6D, JB/T7749
2. Rutinski pregled i ispitivanje ventila: Prema standardu API598.

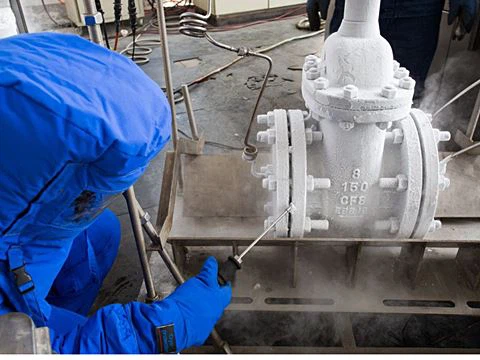

3. Pregled i ispitivanje temperature kriogenih ventila: Prema JB/T7749.
4. Način vožnje: ručni, pogon sa konusnim zupčanikom i električni pogon.
5. Oblik sjedišta ventila: Sjedište ventila ima zavarenu strukturu, a brtvena površina je zavarena tvrdom legurom na bazi kobalta kako bi se osiguralo brtvljenje ventila.
6. Klin prihvaća elastičnu strukturu, a otvor za rasterećenje tlaka projektiran je na kraju ulaza pod pritiskom.
7. Jednosmjerni brtveni ventili označeni su znakovima smjera protoka na tijelu ventila.
8. Kriogeni kuglasti ventili, zaporni ventili, zaporni ventili i leptir ventili usvajaju dugačke strukture vrata kako bi zaštitili ambalažu.
9. Standard za kriogeni kuglasti ventil: JB/T8861-2004.
